pulseCheck SM Type 2型高动态范围自相关仪可以提供预脉冲，主脉冲，后脉冲与基座的强度对比关系，动态范围高达107，适用于工业加工超快激光器表征。
高动态范围自相关仪pulseCheck SM Type 2
特点：
- 测量强脉冲及其前脉冲、后脉冲、基座
- 高动态范围测量
- 也适合兆赫兹重频的激光器
- 极其精确的延时分辨率
- NIST可追踪的校准
- 可随时使用软件和USB接口
- TCP/IP远程控制与标准化的指令集，便于编程

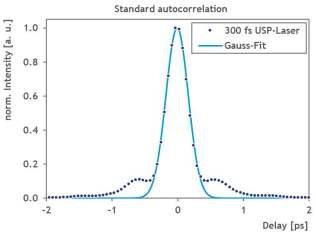

标准自相关仪测试结果

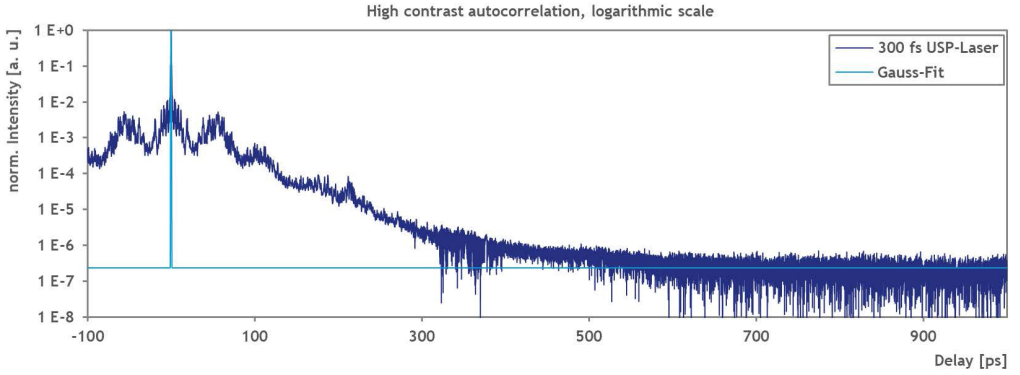

图:高对比度自相关仪测试结果(1030nm, ~280fs, 35mW, 1MHz)
性能参数
| pulseCheck | SM Type 2 |
| 脉冲宽度 | <100fs-400ps |
| 波长范围 | NIR 700-1100nm |
| 探测器 | PD |
| 延时线性度 | <1% |
| 延时分辨率 | 常规模式，1fs；高分辨模式，25fs |
| 建议重频 | 外触发模式，>10Hz；连续模式，>100kHz |
| 对比度 | 10-6，>10Hz；10-7，>100kHz |
| 测试模式 | 共线和非共线 |
| SHG相位匹配 | 软件辅助 |
| 输入偏振 | 线偏振(水平或垂直) |
| 光束输入耦合 | 自由空间 |
| 输入孔径 | 6mm |
| 软件 | 包含，实时显示脉冲宽度 |
| 远程控制 | 可TCP/IP(SCPI指令) |
| 校准 | 包含NIST可溯源校准文件 |
| 尺寸 | 250 mm x 190 mm x 440 mm |
| 功耗 | 95-240 V, 50-60 Hz, 60 W |
应用案例

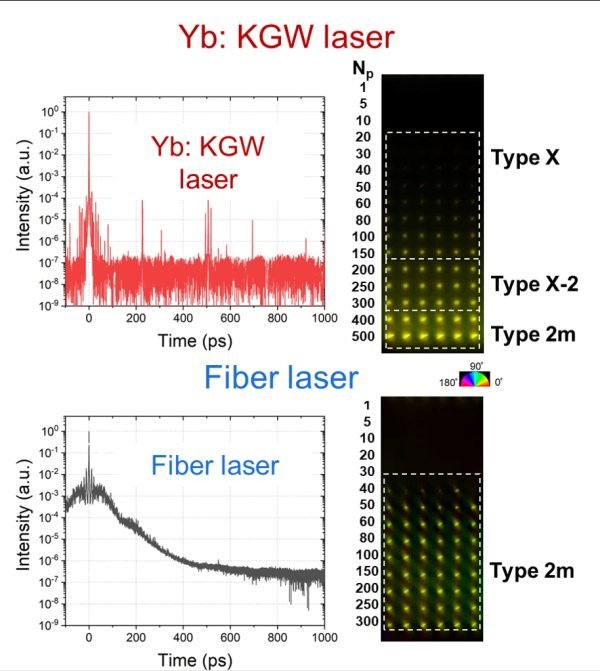

你知道不同类型的激光器在脉冲能量方面有不同的脉冲基座吗? 对于某些激光器，这个基座可以是总脉冲能量的重要部分，高达40%，长达几百皮秒(见图)。要找出一个激光器有多少基座，你需要一个高对比度的自相关仪，比如pulseCheck SM Type 2。有了它，您可以测量高达七个数量级的脉冲对比度(峰值到基线)和高达一纳秒的脉冲持续时间。
为了了解如何在不同的激光设置下控制和使用脉冲对比度，我们邀请您阅读Peter Kazansky(英国南安普顿大学)最近关于二氧化硅玻璃超快激光书写的论文。Controlling ultrafast laser writing in silica glass by pulse temporal contrast
