超快激光技术的快速发展使飞秒脉冲测量成为光学实验室的基础需求。 无论是优化锁模振荡器的输出特性，还是验证放大系统的脉冲质量，准确的脉宽表征都是研究成功的关键。然而，由于飞秒脉冲的持续时间远短于任何电子探测器的响应速度，传统的测量方法完全失效——这就引出了一个深刻的物理问题：如何测量一个没有更短事件作为参考的超短脉冲？

自1960年代以来，光学领域发展出了三种主流的脉宽测量技术：自相关法（Autocorrelation）、频率分辨光学开关法（FROG） 和 光谱相位干涉直接电场重建法（SPIDER）。这三种方法各有其物理原理和适用场景，理解它们的技术特点对于实验室设备选型至关重要。

一、自相关仪的工作原理与技术优势

自相关测量的核心思想优雅而直接：让脉冲测量它自己。在自相关仪中，入射脉冲被分成两个副本，其中一个经过可变光程延迟后，两束光在非线性晶体（如BBO晶体）中重合并产生二次谐波信号。慢速探测器对这一信号进行时间积分，得到的信号强度与延迟量τ的关系即为强度自相关函数：G(τ) = ∫I(t)·I(t-τ)dt。

这一数学表达式揭示了自相关测量的本质——它是脉冲强度包络与自身延迟副本的卷积。对于高斯型脉冲，自相关曲线的半高全宽（FWHM）与实际脉宽的关系为τ_AC/τ_p ≈ 1.414；对于常见的sech²脉冲形状，这一退卷积因子为1.543。这意味着测量得到的自相关宽度需要除以假定的脉冲形状对应的因子，才能得到脉冲宽度的估计值。

自相关仪有两种基本配置：非共线（强度）自相关 和 共线（干涉）自相关。非共线配置中两束光在晶体中以一定角度交叉，仅检测交叉乘积项，实现”零背景”测量，非常适合检测脉冲基座和前驱脉冲。共线配置则产生带有干涉条纹的自相关曲线，可以定性判断脉冲是否存在啁啾，峰值与背景的理想比值为8:1。对于极短脉冲（<20 fs），共线配置避免了几何展宽效应，通常更为准确。

德国APE公司作为超快激光诊断领域的全球领导者，自1992年成立以来已向全球60多个国家交付超过4000台自相关仪，被业界誉为”自相关仪公司”。其产品线覆盖了从基础科研到工业应用的全方位需求。

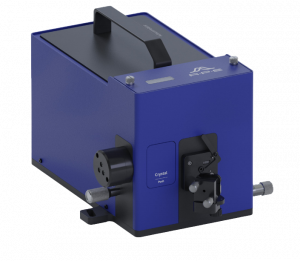

pulseCheck NX系列是APE的旗舰产品，代表了扫描自相关仪技术的最高水平。该系列提供三种配置：NX 50可测量5 fs至15 ps脉宽，延迟分辨率达到惊人的50阿秒（attoseconds）；NX 150测量范围为10 fs至40 ps；SM 2000则扩展至500 ps长脉冲测量。通过更换光学组件，波长覆盖范围可从200 nm紫外延伸至12 μm中红外。该系统配备PMT、TPA和PD三种探测器选项，其中PMT探测器的灵敏度可达10⁻⁶ W²，适用于极低能量脉冲的测量。系统符合DIN 58175-2:2021-04标准，提供NIST可溯源的校准证书。

对于需要便携性和快速测量的应用场景，Mini TPA/PD系列提供了理想的解决方案。Mini TPA采用双光子吸收原理，无需晶体角度调谐即可实现250 nm至3200 nm的宽光谱覆盖，测量脉宽范围35 fs至3.5 ps。这种”免调谐”特性大幅简化了操作流程，使其成为实验室日常脉冲监测的首选。

针对多光子显微镜应用，APE开发了专用的Carpe显微镜自相关仪，可直接在显微镜样品位置测量脉冲宽度，帮助研究人员评估和补偿物镜色散带来的脉冲展宽效应。对于低重复频率的放大器系统，pulseCheck Single实现了真正的单发测量，从单发到GHz重复频率均可工作，无需移动部件，设置简便可靠。

二、FROG技术：完整脉冲电场的重建

虽然自相关技术简单可靠，但它存在一个根本性的局限：无法获取脉冲的相位信息。1991年，Rick Trebino和Daniel Kane发明的频率分辨光学开关（FROG） 技术解决了这一问题，实现了脉冲电场振幅和相位的完整测量。

FROG的物理原理可以理解为”光谱分辨的自相关”。与普通自相关仪类似，FROG也将脉冲分成两份并引入可变延迟，但不同的是，FROG使用光谱仪测量非线性信号的光谱（而非仅测量积分强度）。这样在每个延迟位置都获得一个光谱，最终形成一个二维的”FROG迹”——强度关于频率ω和延迟τ的函数。

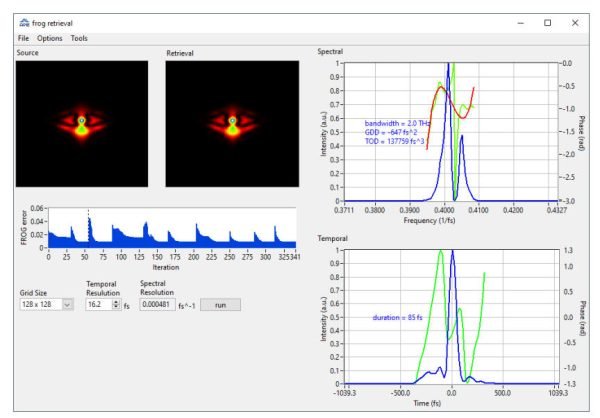

FROG迹中包含了恢复脉冲电场所需的全部信息，但需要通过迭代相位恢复算法来提取。该算法基于广义投影原理，在满足数学形式约束（信号场必须符合非线性过程的形式）和数据约束（幅度必须匹配测量的FROG迹）之间交替迭代，最终收敛到唯一的脉冲解。

FROG技术有多种变体，其中SHG-FROG使用二次谐波产生，灵敏度最高，适用于低能量振荡器脉冲（可低至50 pJ），但存在时间方向模糊性。PG-FROG（偏振门）和TG-FROG（瞬态光栅）基于三阶非线性，迹图更直观且无时间模糊，但需要更高的脉冲能量，主要用于放大系统。

FROG最显著的优势是其内置的一致性检验机制。对于128×128的FROG迹，共有16384个数据点，但只需恢复256个未知量（128个幅度值和128个相位值）。这种高度过定性使算法对噪声非常稳健，同时恢复的FROG迹必须与测量迹相匹配，任何不一致都表明存在系统误差、对准问题或脉冲不稳定性。这种自诊断能力是自相关和SPIDER所不具备的。

三、SPIDER技术：直接相位测量的快速方案

光谱相位干涉直接电场重建（SPIDER） 技术由Chris Iaconis和Ian Walmsley于1998-1999年开发，采用了完全不同的测量策略。其核心思想是测量两个光谱剪切（spectrally sheared）脉冲副本之间的相位差。

SPIDER的光学装置较为复杂：首先产生两个有时间延迟τ的脉冲副本，同时第三个副本通过强色散介质（如玻璃块）被大幅展宽。展宽后的啁啾脉冲与两个短脉冲副本在非线性晶体中进行和频，由于啁啾脉冲的不同时间位置对应不同的瞬时频率，两个上转换脉冲之间产生一个光谱剪切量Ω。检测这两个光谱剪切脉冲的干涉图样，经过傅里叶滤波和积分运算，可以直接（非迭代地）恢复光谱相位。

SPIDER的主要优势在于其测量速度。由于不需要迭代算法，相位恢复几乎是瞬时的，已演示过20 Hz的实时更新率。对于飞秒量级的少周期脉冲测量，SPIDER表现尤为出色。然而，SPIDER的校准要求非常严格，延迟τ的误差会直接导致啁啾测量误差。更重要的是，SPIDER缺乏FROG那样的数据冗余，无法自行验证测量结果的可靠性——如果脉冲序列不稳定，SPIDER只能测到”相干伪峰”而非真实脉宽。

四、三种技术的性能对比与适用场景

理解这三种技术的适用场景需要考虑多个维度的因素。从信息完整性角度，自相关仪仅提供脉宽估计（需假定脉冲形状），FROG和SPIDER都能完整重建脉冲电场的振幅和相位。从测量速度看，现代扫描自相关仪可达每秒10次测量，FROG需要额外的算法处理时间（优化后可低于0.1秒），SPIDER理论上最快但设置更繁琐。

对于复杂脉冲的测量能力，差异更为显著。FROG可以可靠地测量时间带宽积（TBP）高达10-30的复杂脉冲，而SPIDER通常限于TBP≤2的近变换极限脉冲。当脉冲来自整形器、参量放大器或复杂放大链时，FROG是更安全的选择。

从实验室实用性考虑，自相关仪的设置最为简单，APE的Mini TPA系列甚至实现了”开箱即用”。FROG在传统配置下需要仔细对准，但简化版的GRENOUILLE实现了无需对准的紧凑设计。SPIDER的光学设置最为复杂，对对准精度要求也最高。

成本是选型时不可忽视的因素。基础自相关仪的价格约为5000-15000美元，高端配置（如宽波长覆盖）可达20000-25000美元。FROG系统通常在25000-50000美元范围，SPIDER系统价格相近。对于大多数实验室而言，一台高质量的自相关仪能够满足日常脉冲监测需求，而FROG/SPIDER则作为需要完整相位信息时的补充工具。

五、选型建议：从应用需求出发

选择自相关仪的场景：日常脉冲监测、锁模激光器优化调试、生产线质量控制、脉宽在20 fs以上的近变换极限脉冲测量。自相关仪的简便性和可靠性使其成为每个超快光学实验室的必备仪器。APE的pulseCheck系列凭借其广泛的波长覆盖、多种探测器选项和完善的软件支持（C++、Python、MATLAB、LabVIEW等），能够适应从基础物理研究到工业生产的各类应用。

需要FROG的场景：脉冲整形实验、参量放大器输出表征、色散补偿优化、需要验证脉冲稳定性的高精度实验。FROG的一致性检验功能对于确保测量结果的可靠性至关重要。

SPIDER的优势场景：少周期脉冲（<10 fs）的快速表征、实时反馈控制系统、对测量速度有严格要求的应用。

对于中国市场的科研用户，超快激光技术正在半导体加工、多光子显微成像、激光精密加工等领域快速普及。2025年中国超快激光市场规模已达11.1亿美元，预计到2030年将增长至21.9亿美元。无论是国内高校研究所的基础科研，还是企业的工业应用开发，选择一台性能可靠、技术成熟的脉宽测量设备都是确保实验成功的基础投资。

六、结语：精确测量是超快科学的基石

飞秒激光脉冲的测量技术在过去三十年经历了从原理探索到商业化成熟的完整发展历程。自相关仪以其概念直观、操作简便的特点，仍然是实验室脉冲诊断的主力工具；FROG和SPIDER则为需要完整相位信息的高级应用提供了解决方案。

理解这些技术的物理原理和各自的适用边界，不仅有助于正确解读测量结果，更能帮助研究人员根据具体需求选择最合适的诊断工具。当面对新的测量挑战时，记住这一原则：简单的问题用简单的工具解决，复杂的问题才需要复杂的方案。对于大多数超快激光应用而言，一台高性能的自相关仪——如APE pulseCheck系列——能够提供可靠、准确且高效的脉冲表征能力，为超快科学研究奠定坚实的诊断基础。
