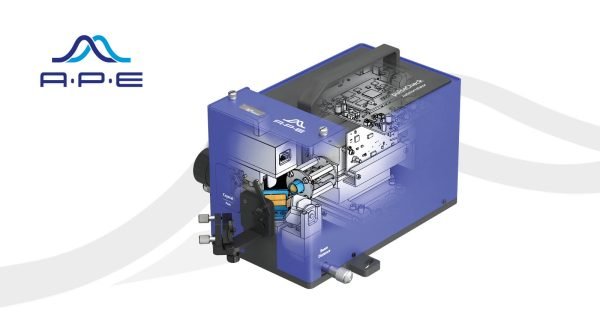

pulseCheck自相关仪可以适用于表征几乎任何超快脉冲激光器,来自APE的pulseCheck自相关仪覆盖了尽可能宽的波长范围和脉冲宽度范围。这种灵活性是通过使用可交换光学组件来实现的,典型地包括非线性晶体和专用探测器模块。

特点:

  • 可更换的光学组件,使之可覆盖最广的光谱范围从200nm到12xerm
  • 脉冲宽度范围从最小10fs一直到500ps
  • 极其精确的延时分辨率
  • 在干涉自相关和强度自相关之间切换
  • 各敏感度的PMT, PD和TPA探测器
  • 自动相位匹配
  • 高斯,Sech2和洛伦兹拟合
  • 易用的软件和USB接口
  • TCP/IP远程控制与标准化的命令集,便于编程
  • 可追踪的NIST校准



基于pulseCheck自相关仪系列基于模块化概念,APE满足了对最大功能和灵活性的需求。

1. 从超短脉冲到长脉冲
      各种pulseCheck的配置可以相应地优化,以适应您个人的脉宽测量需要。使用pulseCheck SM可以测量超长脉冲,它利用快速和高精度步进电机技术来测量更大扫描范围内的长脉冲。

2. 高灵敏度、低噪声的三种探测器
      这三种探测器类型解决了在不同应用中对低噪声和增强灵敏度的需要。对于要求极高灵敏度和低脉冲能量的脉冲测量,我们推荐光电倍增管(PMT);对于测量灵敏度需要几个mW2的测量光谱增强光电二极管(PD, TPA)是理想的选择。

  • 光电二极管(PD)      标准灵敏度可达1 W2
  • 光电倍增管(PMT)   最高灵敏度可达10-6 W2
  • 双光子吸收(TPA)    灵敏度高达10-2 W2



3. 波长范围
APE的探测器和光学配件覆盖了广泛的波长范围,从200纳米的紫外到12微米的中红外。

性能参数

可测脉宽范围取决于主机:
< 10 fs … 3.5 ps
< 10 fs … 12 ps
< 50 fs … 35 ps
< 100 fs … 500 ps (SM)
光谱范围200 nm – 12 µm, 取决于光学组件
光学组件可更换
探测器PMT,PD,TPA
延迟精度0.001%扫描范围;
pulseCheck SM: 1飞秒
位置信号线性度<1%
激光重频PD,TPA:>=10Hz;
PMT:>=250kHz
测量模式PMT,PD:非共线强度,共线干涉
TPA:混合共线强度
模式切换PMT,PD
倍频角度调整PMT/PD: 自动;
TPA:无
触发模式TTL,f<50KHz;
pulseCheck SM<10kHz
输入偏振水平线偏(垂直偏振可选偏振旋转器)
输入光耦合自由空间;
可选:光纤耦合FC/PC, FC/APC, SMA
最大输入功率最大1W(振荡器重频约为70MHz)
最大10μJ(放大器重频约为KHz范围)
输入孔径6mm(自由空间)
软件包括;实时显示脉宽和中心波长,不同的拟合程序
拟合Gaussian, Sech2, Lorentz
接口USB
远程控制通过TCP/IP (SCPI命令集)可实现
校准包括NIST可追溯校准证书

可选附件:

  • 各种光学组件,包括探测器
  • 光纤耦合
  • 偏振旋转器
  • FROG* *

自相关仪光路结构

控制软件界面图-共线(左)与非共线(右)模式

FROG 选项
二次谐波法是目前应用最广的无谱频率分辨光门法。大多数APE的pulseCheck自相关仪(pulseCheck SM除外)可选择集成FROG并启用完整的脉冲特性。加入了一个专用的非线性晶体模块和专用软件,开启了完成光谱和时间脉冲表征的大门。FROG选项允许pulseCheck测量光谱和时间带宽和相位,只需对自动相关器进行一些调整。

FROG选项包含:

  • FROG 晶体
  • FROG 反射镜
  • FROG 测量和检索软件

FROG晶体

FROG晶体波长范围脉宽范围光谱分辨率
VIS-I-200420 … 550 nm200 … 6000 fs0.1 nm
VIS-I-50420 … 550 nm50 … 200 fs0.3 nm
VIS-I-20420 … 550 nm20 … 70 fs1 nm
VIS-II-150550 … 700 nm150 … 2000 fs0.1 nm
VIS-II-50550 … 700 nm50 … 200 fs0.3 nm
VIS-II-20550 … 700 nm20 … 60 fs2 nm
NIR-200700 … 900 nm200 … 5000 fs0.1 nm
NIR-50700 … 900 nm50 … 500 fs0.2 nm
NIR-20700 … 900 nm20 … 50 fs3 nm
IR-I-150900 … 1200 nm150 … 900 fs0.2 nm
IR-I-60900 … 1200 nm60 … 200 fs1 nm
IR-I-30900 … 1200 nm30 … 60 fs5 nm
IR-II-1001200 … 1600 nm100 … 700 fs0.5 nm
IR-II-501200 … 1600 nm50 … 100 fs2 nm
IR-II-301200 … 1600 nm30 … 50 fs9 nm
Ext. IR-I-501800 … 2200 nm50 … 200 fs19 nm

FROG软件
采集和检索软件提供了作为时间和频率(波长)的函数的激光脉冲强度。这是可视化的形式,常见的FROG踪迹图。与实施的相位匹配调整例行的pulseCheck,它只是一秒钟的问题,以自动找到所需的相位匹配角度的FROG晶体。
使用该软件,FROG的追迹可以在记录完后直接迭代地检索——或者使用已存储的FROG追迹。原始测量数据显示在软件的“source frog trace”窗口。时间轴和频率轴被自动缩放以满足由傅里叶变换定义的时间频率比。此外,软件自动优化检索算法的所有启动参数。因此,在大多数情况下不需要额外的用户输入。

Frog软件工作界面
