deltaEmerald 双色受激拉曼散射光源

新型deltaEmerald采用革命性的双色SRS (DC-SRS)方案,可以同时对两个振动波段进行SRS成像。它针对的是SRS显微镜的前沿用户,提供了良好的信噪比性能和背景减除能力,以及两个振动能级的同时成像。

Categories: , Tag:

两个Stokes脉冲、间隔85 cm-1和调制在不同的频率与可调谐泵脉冲重叠。大约1 ps的脉冲宽度、10 cm-1~15 cm-1的带宽和100 mW的输出功率是相干拉曼成像的理想参数。

基于固态激光设计和经过验证的OPO技术,所有三束脉冲光都是散粒噪声限制。1 MHz以上的噪声限制为-162 dBc/Hz(受4.8 mA噪声测量设置的限制),适合快速成像和超好的信噪比。三束光的全自动调谐、功率控制和时空叠加。额外提供1030 nm,~100 fs的输出,以实现高效的SHG和双光子成像。



特点:

  • 两个振动带同时激发的创新SRS方案。
  • 可调谐泵浦和两个斯托克斯脉冲在空间和时间上重叠。
  • Stokes光束的光谱间距85 cm-1
  • 经过验证的OPO技术,在1 MHz以上具有-162 dBc/Hz的散粒噪声限制性能。
  • 额外的1030 nm的飞秒光束输出,用于极佳SHG和TPF激发。



应用

  1. CH2和CH3的非破坏性和快速相干拉曼的同步成像。85 cm-1的能带差来定位峰值位置为2845 cm-1和2930 cm-1的CH2和CH3
  2. 非共振伪影的背景去除,对特征区域的微弱信号尤为重要。
  3. 乳膏扩散定量、药物渗透、代谢成像、微塑料识别、植物成像、细胞成像、特征成像等。



Virtual Histology (Colon)

Virtual Histology (Colon)



Diverse applications

Diverse applications



性能参数:

激光源 deltaEmerald
波长Stokes 1 1034 nm
波长Stokes 2 1025 nm
泵浦波长 740 nm~990 nm
∆ν 泵浦 – Stokes 350 cm-1~3800 cm-1
功率 Stokes 1 >300 mW (unmodulated),>150 mW (modulated at 20 MHz)
功率 Stokes 2 >300 mW (unmodulated),>150 mW (modulated at 13 MHz)
泵浦功率 >400 mW at 800nm
光谱带宽 10 cm-1~15 cm-1
脉宽 1 ps
重频 80 MHz
噪声 Shot noise limited (-162 dBc/Hz)>1 MHz for Pump and Stokes
光束参数
指向稳定性 <100 µrad per 100 nm
<1.2 for Pump and Stokes
椭圆度 <20%
偏振 Linear;horizontal>100:1
光束角 0.9 mrad±0.2 mrad at 800 nm and Stokes
束腰直径 1.3 mm±0.2 mm at 800 nm,1.7 mm±0.2 mm for Stokes
额外fs输出
波长 1030 nm±3 nm
功率 300 mW
脉宽 <200 fs
光束角 <1.5 mrad
特性
Stokes集成调制器 Built-in EOMs with resonant fixed frequency of 20 MHz and 13 MHz
功率衰减 Integrated for Pump and Stokes, independent for each beam
延迟管理 Automated compensation for microscope dispersion
远程控制 Ethernet and Software interface TCP/IP

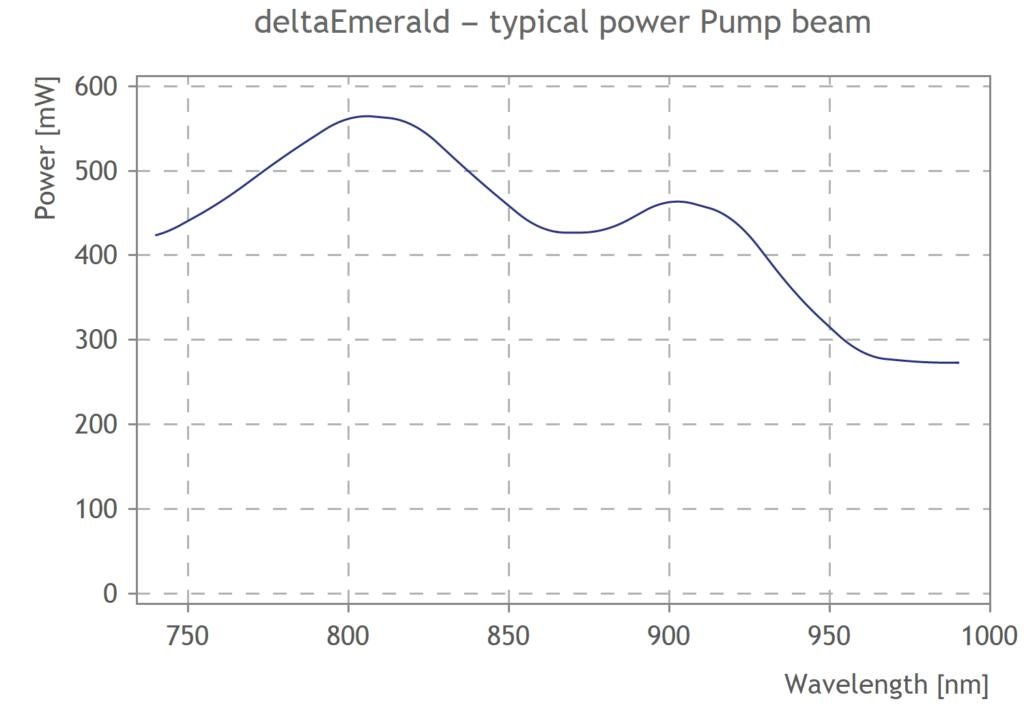

deltaEmerald-typical power Pump beam

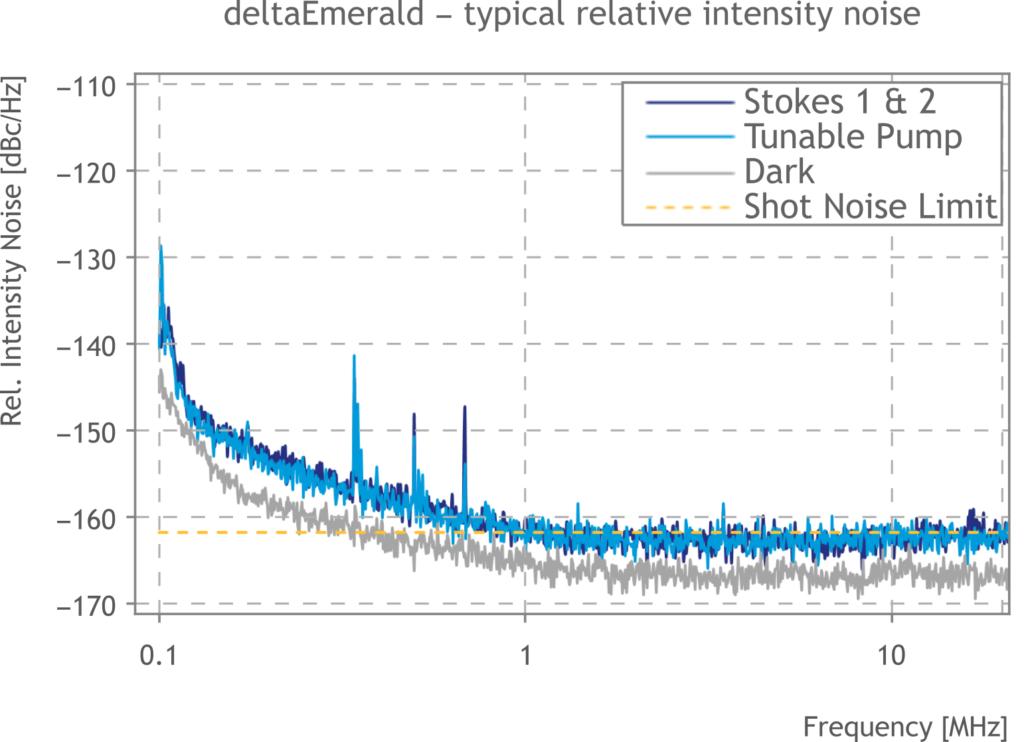

deltaEmerald-typical relative intensity noise
