在高功率激光系统中，光学元器件的损伤是制约系统性能和可靠性的关键因素。无论是激光加工系统、科研用超快激光装置，还是惯性约束聚变驱动器，准确计算激光功率密度和评估损伤阈值都是确保系统安全运行的前提。本文将系统介绍这两个关键指标的计算方法、评估标准，以及如何通过精确测量来保护您的光学元器件。

一、激光功率密度：理解元件面临的真实威胁

1.1 基本概念

激光功率密度（Power Density）是单位面积上的激光功率，通常以W/cm²表示。即使功率相同，由于光斑大小不同，功率密度可能相差数个数量级，对光学元件的影响也截然不同。

1.2 连续激光的计算方法

以波长1064 nm、功率50 mW、光束直径0.8 mm的Nd:YAG激光器为例：

  • 光斑面积A = π(0.04 cm)² = 5.024×10⁻³ cm²
  • 功率密度= 50 mW / 5.024×10⁻³ cm² ≈ 9.95 W/cm²

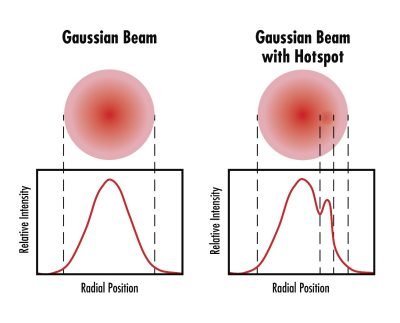

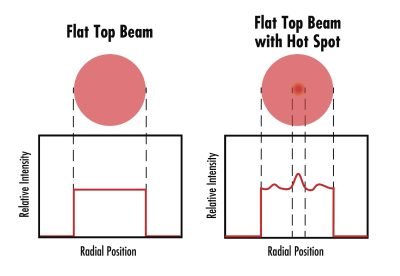

关键修正：实际激光系统中，大多数激光束呈高斯分布，中心最大功率密度约为平均值的2倍。因此：

最大功率密 = 平均功率密度 × 2
忽略这个修正因子可能导致对损伤风险的严重低估。

1.3 脉冲激光的能量密度

对于脉冲激光，用能量密度（Fluence）表示，单位为J/cm²：

能量密度 = 脉冲能量 / 光斑面积

损伤阈值与脉冲宽度的平方根成正比：

LIDT₂ = LIDT₁ × √(τ₂/τ₁)

例如，若10 ns脉冲下损伤阈值为2 J/cm²，则1 μs脉冲下为20 J/cm²。

二、激光诱导损伤阈值（LIDT）：安全极限的科学表征

2.1 LIDT的定义

激光诱导损伤阈值（LIDT）是光学元件在不发生永久性损伤情况下可承受的最大激光功率密度或能量密度。根据ISO 21254国际标准（我国等效采用为GB/T 16601-2017），LIDT表征需明确：

  • 波长（如1064 nm、532 nm）
  • 脉冲宽度（fs、ps、ns或CW）
  • 重复频率（单脉冲、kHz、MHz）
  • 光束尺寸和测试方法（1-on-1、S-on-1）

2.2 不同激光类型的损伤机制

连续激光（CW）：主要通过热效应损伤，能量吸收导致镀膜熔化、基底变形或胶合剂分解。LIDT用线性功率密度表示（W/cm）。

纳秒脉冲激光：损伤机制介于热效应和介质击穿之间。典型阈值范围：

  • 紫外熔融石英：5-20 J/cm²（1064 nm，10 ns）
  • 高反镀膜：20-50 J/cm²
  • 增透镀膜：10-30 J/cm²

超快激光（ps/fs）：通过多光子吸收和雪崩电离导致损伤，用峰值功率密度表示（GW/cm²）。

2.3 关键影响因素

波长效应：损伤阈值与波长成正比。532 nm处的阈值约为1064 nm处的一半。

重复频率效应：重复频率每提高一个数量级，损伤阈值降低约50%。例如：

  • 10 Hz：1 J/cm²
  • 1 kHz：25 J/cm²
  • 10 kHz：125 J/cm²

三、LIDT测量标准与方法

3.1 国际标准测试方法

1-on-1测试法：用单脉冲辐照样品不同位置，每个位置仅辐照一次，能准确反映材料本征损伤阈值。

S-on-1测试法：用S个相同能量脉冲连续辐照同一位置，考察多脉冲累积效应，更接近实际使用条件。

3.2 测试流程要点

  1. 样品表面必须洁净，污染物可使LIDT降低50%以上
  2. 精确测量光束能量和光斑尺寸
  3. 使用显微镜检测损伤
  4. 统计不同能量级的损伤概率，拟合阈值曲线

四、LaserPoint功率测量解决方案

4.1 技术优势

意大利LaserPoint作为全球领先的激光功率测量设备制造商，其热电堆传感器具有独特优势：

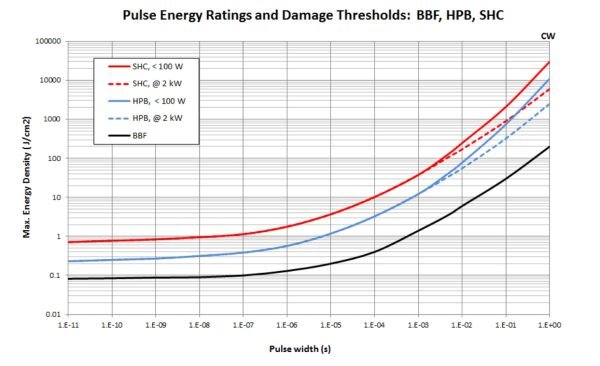

超高损伤阈值设计：

  • 体吸收涂层：承受100 GW/cm²峰值功率密度
  • 表面吸收涂层：常规应用标准选择

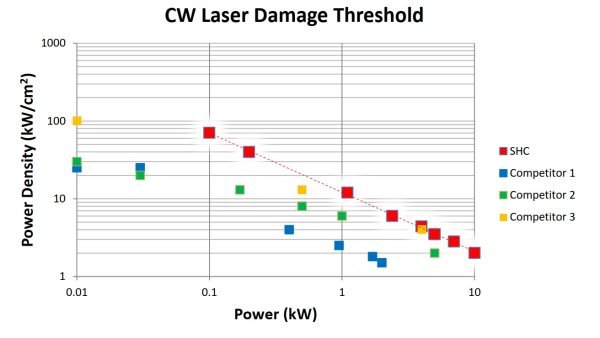

  • 专利超硬涂层：极限功率密度应用

这些涂层使LaserPoint传感器能直接测量高功率密度激光，无需衰减器，避免测量误差。

宽波段响应：190 nm（紫外）至11 μm（远红外），波长无关性好。

优异线性度：±3%（全功率范围），热设计优化确保极端功率下仍保持线性。

4.2 产品系列与应用

Fit系列（500 mW – 500 W）：

  • 重复性±1%，准确度±3%
  • 应用：科研实验室激光光谱分析，评估光学元件安全性

Cronos系列（1.5 W – 10 kW）：

  • 重复性±2%，无需水冷
  • 应用：激光加工在线功率监控，防止超过光学系统损伤阈值

EXTREME系列（高达40 kW）：

  • 创新热管理设计，全自动测量
  • 应用：激光切割/焊接功率监控，保护光束传输元件

Blink系列（超快激光）：

  • 重复频率高达1 MHz，脉宽飞秒至纳秒
  • 应用：飞秒激光微加工能量监控，防止能量密度波动导致损伤

五、实际应用保护策略

5.1 功率密度评估四步法

第一步：确定激光参数（功率/能量、波长、脉宽、重复频率、光斑尺寸）

第二步：计算功率/能量密度

  • CW：功率密度= (功率/光斑面积) × 2（高斯修正）
  • 脉冲：能量密度= 能量/光斑面积

第三步：查询元件LIDT，如条件不匹配用标度定律换算
第四步：评估安全裕度（建议2-3倍安全系数）

5.2 测量方案推荐

常规功率监控：使用LaserPoint PC-Plug系列USB传感器，实时监测功率变化，及时发现超标风险。

生产线质量控制：集成LaserPoint OEM传感器，实现自动化监控，功率密度接近阈值时系统自动报警。

科研精密测量：使用NIST/PTB溯源标定传感器配合PLUS 2测量系统，为损伤阈值研究提供可靠数据。

5.3 表面清洁的重要性

光学元件表面污染物（灰尘、油脂、指纹）会显著降低有效损伤阈值，可能使LIDT降低50%以上。建议：

  • 使用无水乙醇或丙酮擦拭
  • 采用光学级清洁纸
  • 避免手直接接触光学表面

结论

激光功率密度计算和损伤阈值评估是保护光学元器件的核心工作。关键要点：

  1. 准确计算功率密度，考虑高斯光束2倍修正因子
  2. 理解LIDT的条件依赖性（波长、脉宽、重复频率）
  3. 遵循ISO 21254标准测试方法
  4. 保持2-3倍安全裕度
  5. 使用专业测量设备获取准确数据

通过系统的评估和精确测量，结合LaserPoint功率计等专业设备，可有效避免光学元件意外损伤，延长系统寿命，提高可靠性和经济性。

顶尖科仪作为LaserPoint中国区域授权代理商，提供全系列激光功率与能量测量解决方案，从低功率科研应用到超高功率工业应用，从连续激光到超快飞秒激光，为您的光学系统保驾护航。

参考资料：ISO 21254标准、GB/T 16601-2017、LaserPoint产品技术手册。
