引言：精密光学测量的核心工具
在现代精密制造和光学检测领域，角度测量的精度直接决定了产品质量和系统性能。自准直仪（Autocollimator）作为非接触式角度测量的黄金标准，在光学元件检测、精密机械装配、半导体制造等领域发挥着不可替代的作用。以色列Duma Optronics公司凭借超过30年的光学测量技术积累，推出的自准直仪产品系列以其卓越的精度、稳定性和创新性，成为全球精密测量领域的优选方案。
作为Duma Optronics在中国区域的授权代理商，顶尖科仪（psci.cn）致力于为国内用户提供世界一流的光学测量解决方案。
一、自准直仪工作原理深度解析
1.1 基本光学原理
自准直仪基于光学自准直原理工作，其核心是利用平行光束的反射特性来测量反射镜的角度偏转。当一束准直光照射到反射镜表面并返回时，反射镜的任何角度变化都会导致反射光束产生相应的角度偏转，通过精确测量这种偏转即可获得被测物体的角度信息。
1.2 关键技术组成
Duma自准直仪的光学系统主要包括：
- 高质量准直物镜：确保出射光束的高度平行性，直接影响测量精度
- 精密分划板：提供测量基准，采用高精度光刻工艺制作
- 高灵敏度CCD/CMOS探测器：实现光斑位置的精确检测，分辨率可达亚像素级别
- 专业图像处理算法：实时处理光斑图像，提取角度信息

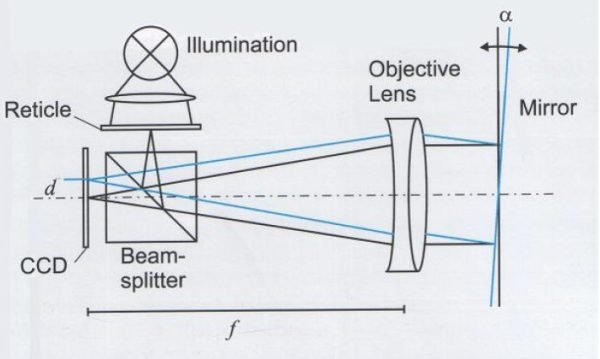

1.3 测量原理详解
工作过程可分为以下步骤：
- 光源通过分划板产生特定图案
- 准直物镜将图案投射为平行光束
- 光束经被测反射镜反射后返回
- 返回光束在探测器上成像
- 通过分析像点偏移计算角度变化
角度偏转量θ与像点位移d的关系为：θ = d/(2f)，其中f为物镜焦距。
二、核心技术参数全面剖析
2.1 测量精度参数
角度分辨率：Duma自准直仪可达0.005角秒级别，满足超精密测量需求
测量范围：从±20角分到±1度多种规格可选，覆盖不同应用场景
重复精度：优于0.5角秒，确保测量结果的高度一致性
2.2 光学性能参数
工作距离：17.5cm至无限远可调，适应不同测量环境
探测直径：最大至110mm，匹配不同尺寸被测物
波长范围：可见光及近红外波段，特殊定制可扩展至其他波段
2.3 数据采集参数
数据接口：USB 3.0，便于系统集成
三、Duma自准直仪产品系列深度介绍
3.1 电子自准直仪系列
- 超高精度型号：分辨率达0.005角秒
- 集成智能补偿算法，自动校正环境影响
- 配备专业测量软件，支持多种测量模式
- 体积小巧，易于集成到生产线
- 性价比优异，适合批量检测应用
3.2 双轴自准直仪
同时测量俯仰和偏摆角
- 单次测量获得完整角度信息
- 大幅提高检测效率
- 适用于复杂光学系统校准
3.3 专用型自准直仪
长工作距离型
- 适用于大型光学系统检测
- 配备自动聚焦功能
高速动态型
- 实时追踪角度变化
- 适合振动分析和动态校准
四、典型应用场景与案例分析

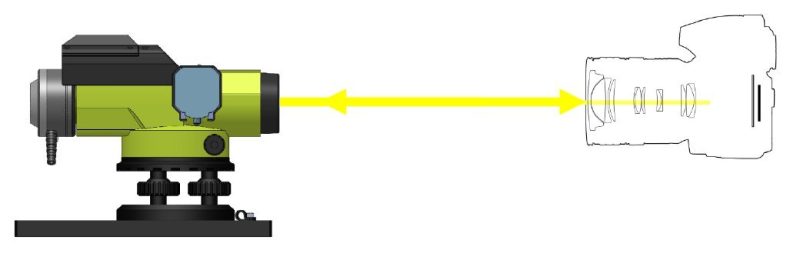

4.1 光学元件制造与检测
在光学透镜、反射镜、棱镜等元件的生产过程及光学装置校准中，Duma自准直仪用于：
- 面形精度检测：测量光学表面的平面度和曲率
- 光轴对准：确保多片透镜组装的同轴度
- 楔角测量：精确测定光学平板的楔角误差
4.2 精密机械装配
在精密机床、测量设备、半导体设备中的应用：
- 导轨直线度检测：评估机床导轨的几何精度
- 主轴跳动测量：检测旋转轴的径向和轴向跳动
- 工作台平面度校准：确保加工基准面的精度
案例：某半导体设备制造商使用Duma双轴自准直仪，将晶圆台定位精度提升至纳米级别。
4.3 激光系统校准
激光加工、激光雷达等系统的光路调试：
- 光束指向稳定性监测
- 扫描镜动态响应测试
- 多光路系统同步校准
4.4 航空航天领域
- 星敏感器标定：提供高精度角度基准
- 惯性导航系统校准：确保导航精度
- 大型望远镜装调：实现光学系统精确对准
五、Duma产品技术优势深度分析
5.1 创新技术特色
智能温度补偿技术 Duma自准直仪内置温度传感器和补偿算法，自动修正温度变化引起的测量误差，在0°C至+35°C范围内保持测量精度。
先进图像处理算法 采用亚像素定位技术和智能滤波算法，即使在恶劣照明条件下也能稳定工作，大幅提升了设备的环境适应性。
模块化设计理念 光源、探测器、物镜等核心部件采用模块化设计，用户可根据具体需求灵活配置，同时便于维护升级。
5.2 软件功能优势

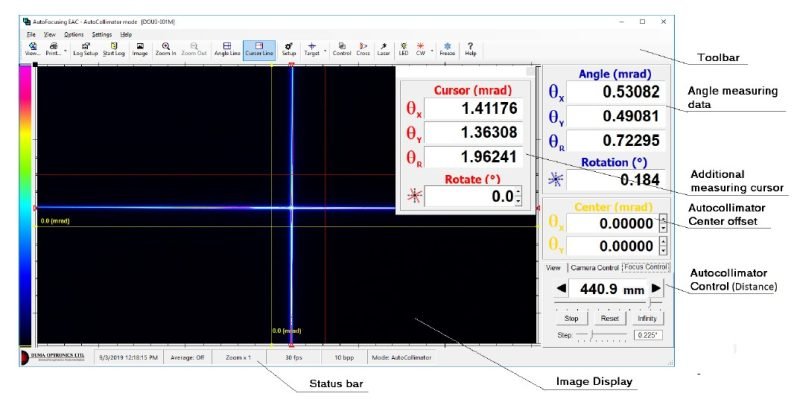

专业测量软件
- 实时显示角度数据和趋势曲线
- 支持多种坐标系转换
- 可导出多种格式测量报告
开放式编程接口可提供完整的SDK开发包，支持LabVIEW、MATLAB、Python等主流开发环境，便于系统集成和二次开发。
5.3 质量保证体系
- ISO 9001认证生产流程
- 可追溯至国际标准的校准证书
- 全球技术支持网络
- 2年质保承诺
六、选型指南与技术支持
选型需要考虑的关键因素：
- 精度要求：根据被测角度的公差确定所需分辨率
- 测量范围：评估可能出现的最大角度偏转
- 工作距离：考虑实际安装空间限制
- 环境条件：温度、振动、照明等因素
- 集成需求：是否需要嵌入自动化系统
七、行业发展趋势与前景展望
7.1 技术发展方向
随着智能制造和精密工程的快速发展，自准直仪技术正朝着以下方向演进：
- 更高精度：向0.001角秒级别迈进
- 智能化：集成AI算法，实现自动诊断和优化
- 网络化：支持工业4.0，实现远程监控和数据共享
- 多功能集成：结合干涉测量、激光测距等技术
7.2 市场应用拓展
新兴应用领域不断涌现：
- 新能源：光伏跟踪系统精度控制
- 生物医疗：手术机器人定位系统
- 量子技术：量子通信设备光路校准
- 自动驾驶：激光雷达系统标定
结语：携手Duma，共创精密测量新未来
在精密测量技术日益重要的今天，选择一款高品质的自准直仪对提升产品质量和生产效率至关重要。Duma Optronics凭借深厚的技术积累和持续创新，为全球用户提供了值得信赖的测量解决方案。
顶尖科仪作为您身边的光学测量专家，将继续秉承”精准测量，卓越品质”的理念，为中国用户提供Duma全系列自准直仪产品和专业技术服务。无论您是需要升级现有测量系统，还是构建全新的检测方案，我们都将竭诚为您提供最适合的解决方案。
