在超快激光应用中，如何在单一系统中实现从可见光到中红外的宽波段覆盖？德国APE公司凭借超过30年的OPO技术积累，为全球科研工作者提供了成熟可靠的解决方案。

一、认识OPO技术：从原理到应用

什么是光学参量振荡器？

光学参量振荡器（Optical Parametric Oscillator, OPO）是基于非线性光学效应的波长转换设备。APE（Angewandte Physik & Elektronik GmbH）成立于1992年，总部位于德国柏林，是该领域的技术领导者。

OPO的核心原理基于参量下转换过程：

  1. 非线性晶体相互作用：强激光泵浦光通过BBO、KTP等非线性晶体
  2. 光子能量转换：一个泵浦光子分裂为信号光（Signal）和闲频光（Idler）两个低能量光子
  3. 相位匹配调谐：通过调节晶体角度或温度，实现波长的连续调谐
  4. 脉冲同步输出：输出脉冲与泵浦脉冲完全同步，无时间抖动

通过倍频（SHG）、三倍频（THG）、四倍频（FHG）和差频（DFG）等扩展技术，APE OPO系统可将输出波长范围扩展至190nm-15000nm，覆盖从深紫外到中红外的超宽光谱区间。

二、APE OPO产品系列详解

APE构建了覆盖飞秒和皮秒时域的完整产品线，每个系列都针对特定应用场景优化：

Levante IR系列 – 中红外光谱专家

产品规格（基于参考文档）：

  • 泵浦源：1μm锁模激光器（如1032nm）
  • 输出波长：
    • 信号光：1315-2000nm
    • 闲频光：2150-4800nm
  • 输出功率：
    • 皮秒版：信号光>1.6W，闲频光>0.7W
    • 飞秒版：信号光>2.8W，闲频光>1.05W
  • 脉宽：皮秒版~2ps，飞秒版~200fs
  • 特点：全自动化调谐，集成光谱仪，适用于CARS、分子光谱研究

OPO-X系列 – Ti:Sapphire激光器的理想搭配

产品规格：

  • 泵浦源：Ti:Sapphire激光器（如800nm）
  • 输出波长：505-4000nm全程覆盖
  • 脉宽：200fs & 1.6ps
  • 典型功率：>650mW
  • 兼容性：支持Coherent Mira、Chameleon、Tsunami、MaiTai等主流激光器
  • 应用特点：独立的泵浦与信号调谐，适合FEL种子源、生物成像等应用

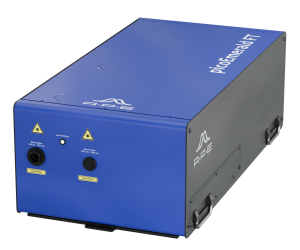

picoEmerald系列 – CARS/SRS成像优化方案

产品规格：

  • 系统类型：一体化皮秒激光系统
  • 输出波长：660-2340nm（泵浦+斯托克斯）
  • 脉宽：~2ps
  • 输出功率：>0.6W@800nm，>0.7W@1032nm
  • 调谐速度：<1.5秒
  • 特别优势：双波长同步输出，专为CARS/SRS设计

Levante Emerald – 绿光泵浦优化版

产品规格：

  • 泵浦源：515/532nm绿光泵浦
  • 输出波长：
    • 信号光：660-990nm
    • 闲频光：1120-2300nm
  • 脉宽：6ps
  • 典型功率：>1.75W
  • 应用定位：专为SRS/CARS优化，结构紧凑

三、配套扩展系统

APE提供完整的配套解决方案，进一步扩展OPO系统的应用能力：

频率扩展系统

  • Harmonixx SHG/THG/FHG/DFG系统
    • SHG效率达40%
    • THG、FHG可覆盖深紫外波段
    • 将基础波长范围扩展至190nm-15000nm

脉冲控制系统

  • PulseSelector脉冲选单器
    • 支持340-1080nm双波段输入
    • 透光率超60%
    • 适配低重频实验需求

测量诊断设备

  • waveScan高分辨率光谱仪：覆盖200nm-6.3μm
  • PulseCheck Single自相关仪：实现光源性能实时监控

四、技术优势分析

1.业界领先的调谐范围

  • 505nm-4000nm全程连续调谐
  • 一台设备可替代多台单色激光器

2.完全自动化控制

  • PC端全自动调谐
  • 内置高分辨率光谱仪与功率监控
  • 支持TCP/IP协议远程控制
  • 兼容LabVIEW、Python、Matlab编程

3.零时间抖动输出

  • 同步泵浦技术确保信号光、闲频光与泵浦脉冲之间零时间抖动
  • 特别适合时间分辨光谱和泵浦-探测实验

4.优异的输出性能

  • Levante IR ps在1500nm处输出功率>1.6W
  • 在2500nm闲频光输出>0.7W

5.卓越的模块化与兼容性

  • OPO-X系列广泛兼容主流Ti:Sapphire激光器
  • 支持飞秒/皮秒模式切换
  • 模块化设计便于升级扩展

五、典型应用领域

基于产品技术特性，APE OPO系统在以下领域具有显著优势：

生物医学成像

  • CARS/SRS显微成像：picoEmerald FT的快调谐与高信噪比特性，可实现细胞脂质与蛋白质的高速精准成像
  • 多光子成像：660-2340nm宽波段覆盖生物组织不同深度的激发需求
  • 活体成像：零时间抖动确保图像质量

材料科学研究

  • 分子振动光谱分析：Levante IR的中红外波段输出（4-15μm扩展）
  • 微纳加工：飞秒脉冲（200fs）减少材料热损伤
  • 半导体材料表征：宽调谐范围适合不同材料的光学特性研究

光谱学分析

  • 二维光学光谱：结合waveScan光谱仪实现高分辨测量
  • 非线性光谱研究：差频产生的中红外光源
  • 气体检测：中红外波段适用于痕量污染物分子识别

超快物理实验

  • 泵浦–探测实验：配合ScanDelay快扫描延迟线（20Hz扫描速率）
  • 分子动力学研究：飞秒级时间分辨率
  • 自由电子激光（FEL）种子源：高稳定性、窄线宽输出

太阳能电池研发

  • 量子效率测试：宽谱可调光源
  • 材料光热治疗研究：高功率红外输出

六、选购建议

根据应用选择产品

  • CARS/SRS成像 → picoEmerald FT或Levante Emerald
  • 中红外光谱 → Levante IR
  • 已有Ti:Sapphire激光器 → OPO-X
  • 超快动力学 → OPO-X fs或Levante IR fs

考虑关键参数

  1. 波长范围需求：确定实验所需的具体波长范围
  2. 时间分辨率：飞秒还是皮秒应用
  3. 功率要求：根据信号强度选择合适的输出功率
  4. 自动化程度：是否需要远程控制和自动调谐
  5. 系统兼容性：评估与现有设备的集成需求

七、总结

德国APE公司凭借30余年的技术积累，构建了从飞秒到皮秒、从基础振荡到扩展测量的完整OPO生态系统。无论是Levante IR的高功率宽波段输出，还是picoEmerald FT的快调谐创新设计，APE OPO产品始终以”突破性能边界、简化操作流程”为核心理念。

对于需要高精度、高效率光源解决方案的科研工作者，APE OPO产品提供了跨越波长限制、推动科研创新的可靠工具。
